Revit MEP The default template file you have specified dose not exist

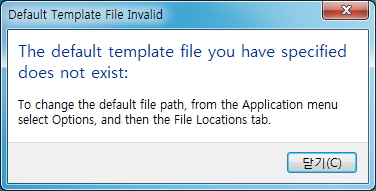

Revit을 처음 시작할 때 아래와 같은 메세지가 표시될 경우   Revit 프로그램 설치시 템플릿 파일이 설치되지 않아 발생하는 문제입니다. 영문 : ”The default template file you have specified dose not exist” 한글 : ”지정한 기본 템플릿 파일이 없습니다.”              해결방법은 아래와 같은 방법으로 진행합니다. 설명은 운영체계 ”윈도우 7 , Revit 2012” 기준입니다. 1.”시작”아이콘을 클릭하여 ”제...
mtmdc | 2014-08-09 | 0


Revit MEP Isometric Spool Drawing

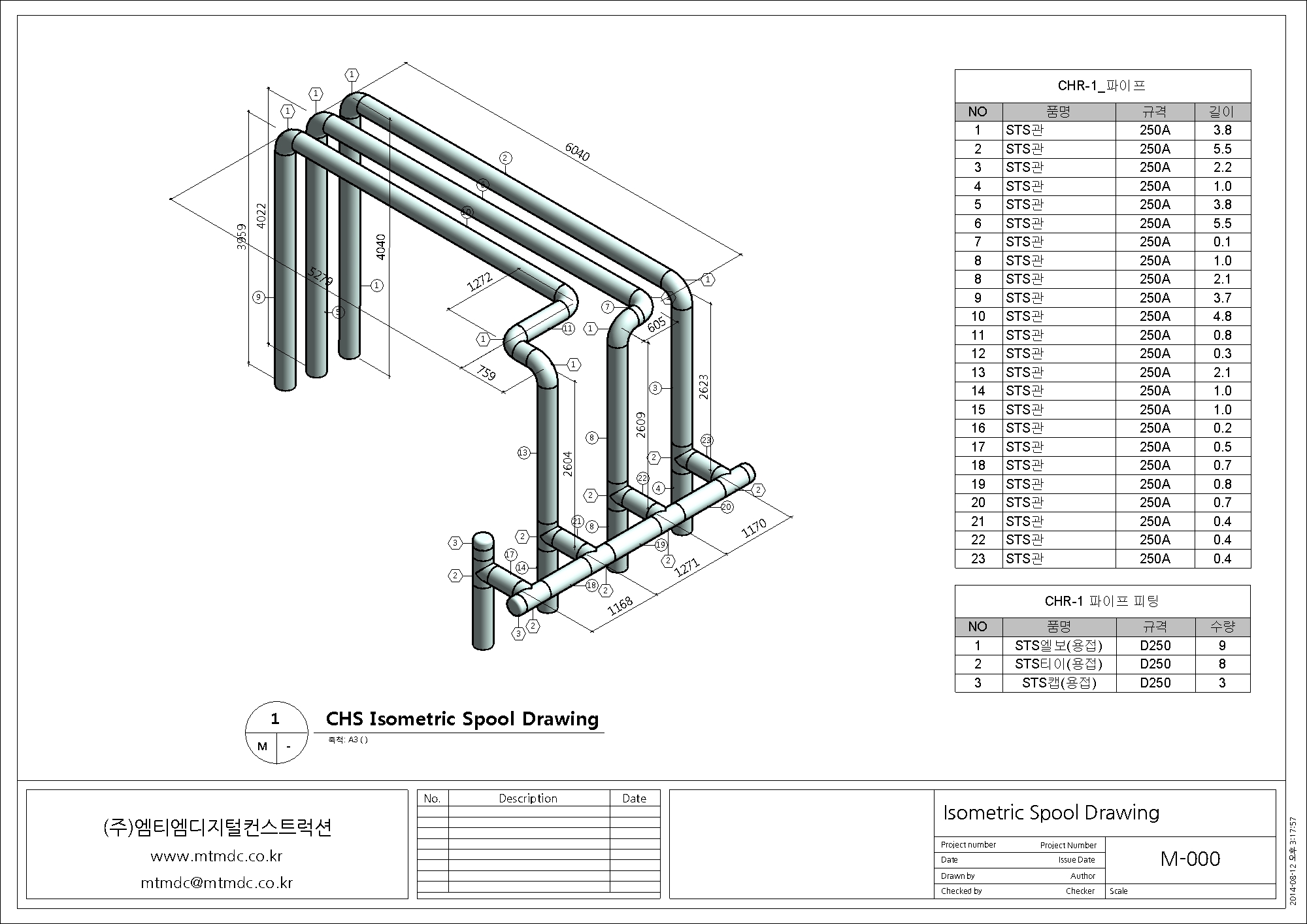

 Isometric Spool Drawing Revit Isometric Sample-01      Revit Isometric Sample-02
mtmdc | 2014-07-16 | 1


Revit MEP Revit에서 도면화 사례-1

  • Revit에서 도면화하여 추출한 PDF 파일입니다. • 순수 레빗에서 작업하여 도면화하였습니다. • 첨부파일로 올려놓도록 하겠습니다.
mtmdc | 2014-07-16 | 0


Revit Family Beam Opening은 어떻게 하고 계시나요?

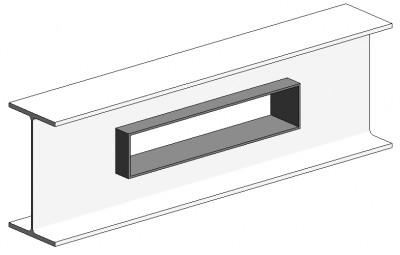

  이미지처럼 Beam Opening은 어떻게 하고 계시나요? Beam Opening의 경우 Size와 위치와 수량이 다양하여 Opening 부위를 표현하기에 어려움이 많습니다. 1.그러나 패밀리의 "Cut with Voides when Loaded"를 이용하시면 Beam Opening을 쉽게 할 수 있습니다. 패밀리에서 Family Category and Parameters 대화상자에서 "Cut with Voides when Loaded"를 체크합니다.   2.아래 이미지처럼 Beam Opening  솔리드 형상과 Beam이 Opening 되어야 할부분...
mtmdc | 2012-09-28 | 0


Navisworks Navisworks에서 간섭검토를 위한 요소 선택,간섭체크

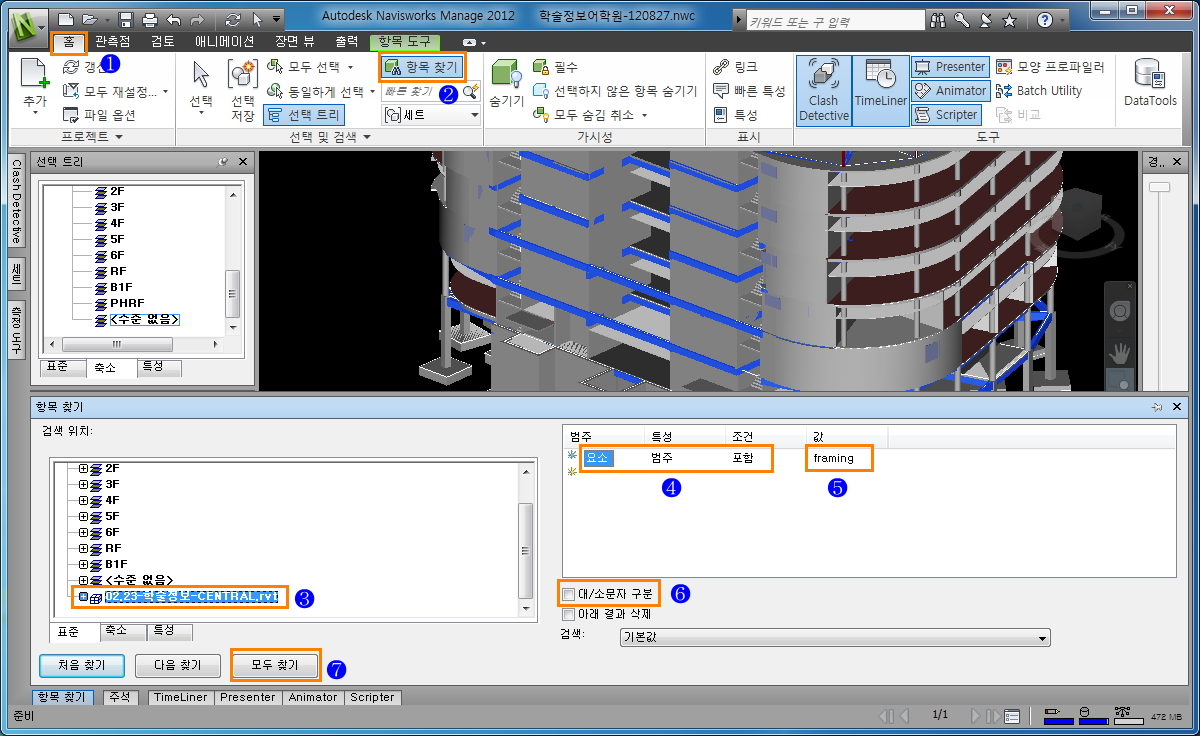

Navisworks에서 간섭검토를 위한 요소 선택, 간섭체크, 간섭요소 찾는 방법입니다. -Revit에서처럼 카테고리를 선택할수 있는 대화상자가 표시되지 않읍니다. -요소의 속성값중에 특정 값을 이용하여 요소를 찾은 후 세트로 저장하여 간섭체크시 사용합니다.   ♦원하는 요소를 찾아 세트로 저장하기 -Revit에서 사용하는 카테고리 명칭을 이용하여 찾기를 합니다. 1.[홈] 탭메뉴 ”항목찾기”를 이용하여 요소를 찾습니다.    -”값”부분은 Revit에서의 카테고...
mtmdc | 2012-09-20 | 0


Navisworks Revit에서 Link 파일과 함께 Navisworks으로 내보내기

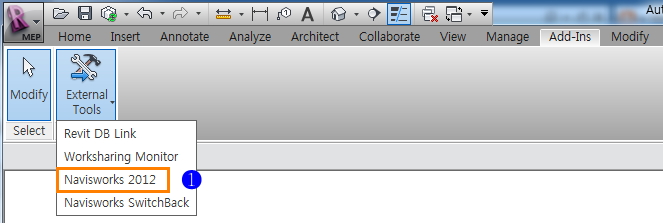

•기존  Navisworks 2011 버전에서는 링크된 파일은 내보내기가 되지 않아 링크된 파일을 오픈하여 내보내기를 하였읍니다.• 그리고 가끔식 건축/구조 파일과 공유좌표가 맞지 않아 좌표를 맞추는 번거러운 작업을 하였는데 링크파일을 한꺼번에 내보내기 가능하여 작업이 한결 수월해진것 같습니다.• Navisworks 2012 버전에서는 링크된 파일도 함께 내보내기가 가능합니다.• Revit에서 Navisworks으로 내보내기 옵션에서 “Convert linked files(연결된 ...
mtmdc | 2012-08-28 | 2
